布线系统的设计与施工过程的监理要点
一、布线系统的设计

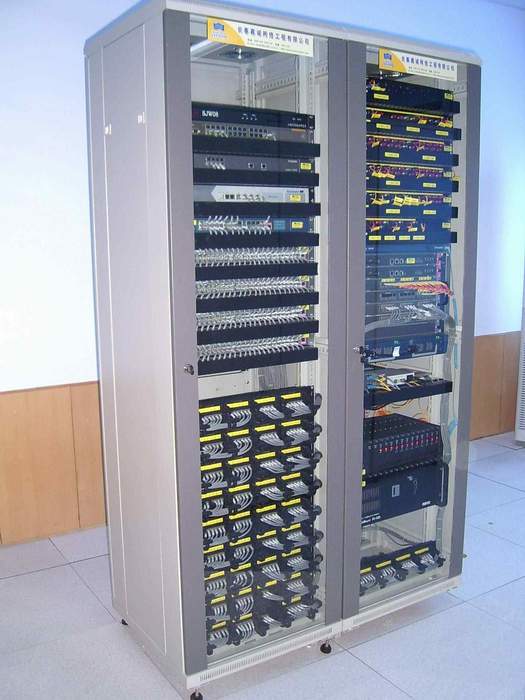

某监狱的布线系统分为视频 、广播对讲、监听报警传输、数据传输。视频传输、广播、对讲、监听、报警传输线。依据综合布线系统的规范和标准。设计为工作区子系统、水平干线子系统、垂直干线子系统、管理间子系统、设备间子系统、楼宇管理子系统。各个子系统分布合理、结构清晰。强、弱电分别布线走槽。下面了解介绍数据传输线。在数据传输过程中使用了多膜光缆、单膜光缆、屏蔽超5双绞线。多膜光缆用于距离≤2000米的楼宇之间；
单膜光缆用于距离>2000米的楼宇之间；
屏蔽超5类双绞线用于桌面至管理间。基本链路长度≤90米，信道链路长度≤100米。
弱电信号在垂直干线、水平干线处，共走金属线槽，部分地段共走PVC槽，进入监仓或工作区时，根据安全需要一般走暗埋管。在干警办公的地方或施工困难才改为明槽。在线缆拐弯时，双绞线保持10~15倍的曲率半径，并在拐弯的地方套接PVC软管或金属软管。
光缆均走电缆沟，通过马路时，经暗埋铁管引进管理间。光缆拐弯时，保持15~20倍的曲率半径。
二、布线系统的施工
布线施工时严格按照综合布线系统设计规范的有关条款进行施工，布线施工时，针对不同地段和环境提出以下几种要求，凡达不到要求的必须返工处理。
1． 布明线槽的地方
明线槽要求在不受外力作用的情况下，能够保证10~15年的使用期，因此对不同规格的槽提出不同的安装要求：
（1） 线槽规格小于25㎜×30㎜时，每间隔15㎝～25㎝距离,安装一个固定螺钉；
（2） 线槽规格小于50㎜×50㎜时，每间隔15㎝～30㎝距离,安装二个固定螺钉,且要求错位安装；
（3） 线槽规格小于30㎜×100㎜时，每间隔15㎝～30㎝距离,安装三个固定螺钉,且要求错位安装；
（4） 金属明槽原则上使用托架安装（托架每间隔1米～1.5米距离），不能安装托架的地段，每间隔15㎝～30㎝距离,安装三个固定螺钉,且要求错位安装；
（5） 当布管时出现“S”型“Z”拐弯时均安装过线盒，不易拐弯时使用软管。
2． 布暗管的地方
摄像机、广播、对讲、监听、报警点的线槽均采用暗埋布线。如果原先已有预埋管，能够利用的尽可能利用起来。不能利用时，再破墙开槽设立预埋管。对承重墙体原则上一律不能开槽，打洞，但部分地方，因施工的特殊需要，甲、乙双方共同协商、考虑，开较浅的槽。不允许打洞。
3． 垂直干线走线
垂直干线走线时，利用已有的弱电井、弱电管道。线缆在弱电井、弱电管道中。不允许扭结、不允许交叉，必须保持平直。每间隔1.5米左右捆扎一次，使用“U”型夹固定，消除线缆受重力作用产生的位移。
4． 布线的其他要求
某监狱布线涉及到电视监控线、广播对讲线、监听线、电源线、报警线、网络线等。
对布线的要求：
（1）强电与弱电分开布线，走各自的管路；
（2）强电与弱电管路在水平方向同向走线时保持10㎝～30㎝的距离；
（3）强电与弱电管路垂直交叉时，各自套管，以避免强电对弱电的干扰；
（4）各种线的两端均作标记
（5）信号线、视频线中间不允许有端接点；
（6）电源线原则上中间不允许有接续点，万一出现时必须加过线盒；
（7）信号线、数据线、电源线等在各自的槽管中要平直，没有扭曲、打结的现象；
（8）软管与硬管连接时，软管、硬管进槽时要牢固、可靠。
各种线缆布敷后，均按布线标准的要求，对其性能进行测试并符合规定的技术指标。
