今天下午接到一个装修师傅打来的电话，他问装修时门禁如何提前布线。跟装修师傅讲半天，似懂非懂的，叫我画一个图发给他，于是整理一下
门禁系统安装布线根据用户需求分为三种：普通（不作考勤）门禁系统布线、考勤门禁系统布线和多门集成管理门禁布线

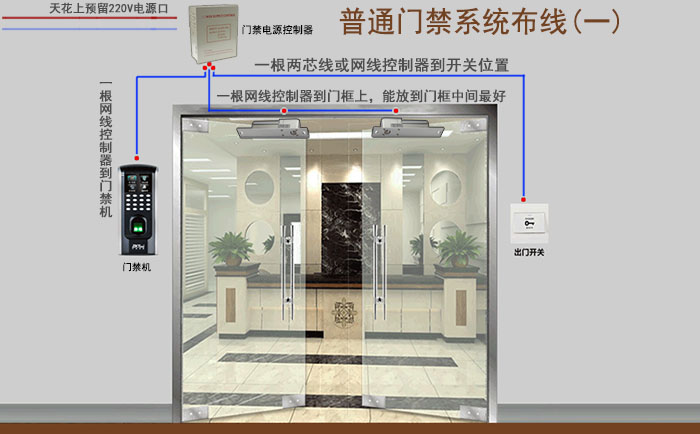

一、 普通（不作考勤）门禁系统布线分为两种情况：门禁机与出门开关不在同一侧墙面、门禁机与出门开关在同一侧墙面
1、门禁机与出门开关不在同一侧墙面布线（一共需要放3根网线 + 1根220V电源线）
（1）首先在需要安装门禁的门口的天花板上方拟定安置门禁电源位置预留一组220V的电源线，供门禁电源控制器使用；
（2）再从门禁电源控制器位置放一条网线到门口门安装禁机位置（门禁机安装高度一般在1.4m左右）；
（3）然后再从门禁电源控制器位置放一条网线到门框上，如果门框为空心最好放到门框的夹层中间里面，不管是单开门还是双开门一根8芯网线放到位已经足够（可接磁力锁、常温/低温电插锁）；
（4）最后从门禁电源控制器位置放一条网线或者0.3两芯线到要安装出门开关的位置，高度一般与门禁机一样。

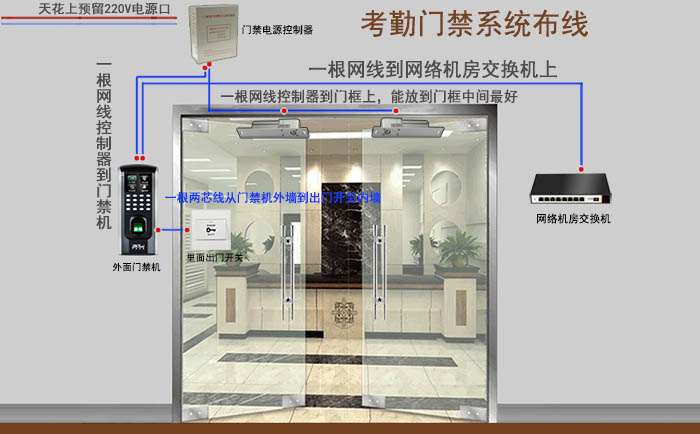

二、考勤门禁系统布线（一共需要放3根网线 + 1根220V电源线 + 1一根两芯线）
1、首先在需要安装门禁的门口的天花板上方拟定安置门禁电源位置预留一组220V的电源线，供门禁电源控制器使用；
2、再从门禁电源控制器位置放一条网线到门口门安装禁机位置（门禁机安装高度一般在1.4m左右）；
3、再从门禁电源控制器位置放一条网线到门框上，如果门框为空心最好放到门框的夹层中间里面，不管是单开门还是双开门一根8芯网线放到位已经足够（可接磁力锁、常温/低温电插锁）；
4、然后从要安装门外门禁机位置穿墙孔预留一根两芯线到门内出门开关。
5、最后从门禁电源控制器位置放一条网线到网络机房交换机箱上，使电脑可以通过局域网TCP/IP/RS485等来访问考勤门禁机，当然如果没有放到这根线也可以选择带有支持U盘来导数据的门禁机

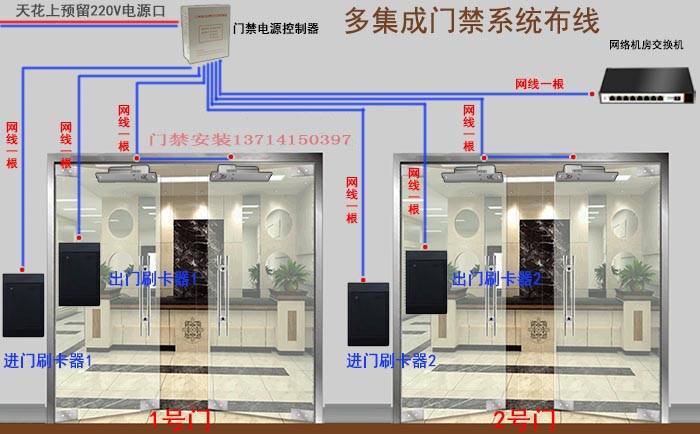

三、多门集成管理门禁布线

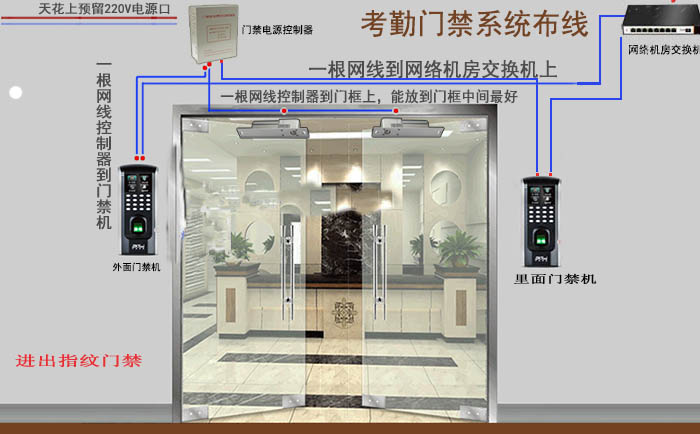

四、进出指纹门禁布线（一共需要放5根网线 + 1组220V电源线）
1、首先在需要安装门禁的门口的天花板上方拟定安置门禁电源位置预留一组220V的电源线，供门禁电源控制器使用；
2、再从门禁电源控制器位置放2条网线到门口门安装禁机位置（门禁机安装高度一般在1.4m左右）；进门指纹机1条，出门指纹机1条
3、再从交换机那里拉2条网线门禁机位置，进门指纹机1条，出门指纹机1条
4、再从门禁电源控制器位置放1条网线到门框上中心位置，如果门框为空心最好放到门框的夹层中间里面，
